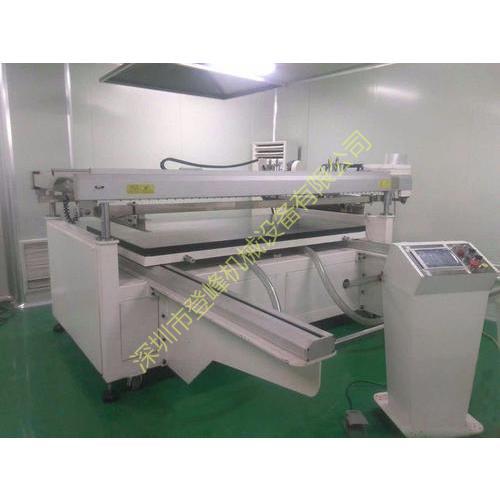

導光板跑臺式絲印機
DF-CSZ1118
導光板跑臺式絲印機
900x1600mm，1100×1800mm
導光板四柱跑臺絲印機DF-CSZ0916、DF-CSZ1118
■ 適用范圍
適用于LGP導光板、LED平板燈、亞克力、玻璃、太陽能電池板、PET、PC、PVC工業片材、薄膜、玻璃、木材、大型戶外燈箱、廣告、包裝裝潢、紙張等印刷。
■ 性能特點
1、四柱式結構，網版垂直上下升降，印刷頭左右移動，輸送材料人工放料。
2、機頭上下升降采用大功率馬達驅動，高精密直線導軌導向，運作順暢，穩定，靜音，耐用。
3、PLC編程控制系統，可根據印刷要求實現手動/半自動/全自動三種印刷模式。操作方便、安全可靠。
4、印刷采用伺服馬達配附進口直線導軌運行，確保印刷平穩，均勻，快速印刷。
5、刮刀、回油刀壓力采用日本SMC氣缸，保證刮印印刷效果。
6、網板由操作邊推入，網板鎖緊采用手動鎖緊裝置，以保證下班后無氣源狀態下網板不移動。（注：離網功能需定制。網框離網機構采用同步離網結構設計，配合刮印動作同步將網板框提高。設有氣缸快速復位裝置，不產生震波與
彈性疲乏）。
7、工作平臺特制國標不銹鋼、耐候、耐磨、耐腐蝕，經久耐用。臺面設有強吸風功能，方便產品定位印刷，確保產品印刷質量。
8、機臺配有三邊防壓感應安全保護桿，臺面前側邊也配置急停防壓拍板，確保工人操作安全。
■ 技術參數
型號 | DF-CSZ0916 | DF-CSZ1118 | DF-CSZ1224 |
最大印刷面積 | 900x1600mm | 1100×1800mm | 1200×2400mm |
臺板尺寸 | 1200x2000mm | 1300×2200mm | 1400×2700mm |
最大裝框尺寸 | 1300x2100mm | 1500×2300mm | 1600×2900mm |
檯面微調範圍 | ±10mm | ||
網框高度 | 15~30mm | ||
印件厚度 | 0~30mm | ||
印刷檯面高度 | 950mm+40mm | ||
網版上升高度 | 150mm | ||
印刷頭速度 | 220~1100mm (1;5) | ||
最大產能 | 300~450H/P | ||
採用電源 | 三相五線380V,50/60Hz | ||
氣源壓力 | 5~7kg/c㎡ | ||
耗氣量 | 4.O2 C/L | ||
耗電量 | 4kw | ||
機器重量 | 約800kg | 約900kg | 約1000kg |
機器尺寸L*W*H | 1040x800x1550mm | 3100×2900×1750mm | 3100×2900×1750mm |
紙質操作說明書 | 1份 | ||
刮刀、回墨刀 | 各2條（贈送） | ||
腳踏開關 | 1個（贈送） | ||
維修工具 | 1套（贈送） | ||
■ 結構配置
主要結構配置 | 名稱 | 規格 | 品牌/產地 | 備注 |
機架 部分 | 主體方通 | 100*100 *3.75MM | 國產 | 表面烤漆處理 |
主體冷軋鋼板 | 1.5MM | 國產 | 表面烤漆處理 | |
周圍護板 | 1.5MM冷板 | 國產 | 表面烤漆處理 | |
地腳輪 | 4寸 | 國產 | ||
地腳杯 | M24 | 自制 | ||
地腳絲桿 | M24 | 自制 | ||
立柱 升降部分 | 升降驅動 | 齒輪減速剎車電機 | 臺灣萬鑫 | |
橫梁部分 | 印刷驅動 | 伺服馬達 | 日本松下 | |
印刷導軌 | EGH20型 | 臺灣上銀 | ||
印刷橫梁 | 特殊定制鋁型材 | 自制 | ||
印刷同步輪 | 18H | 國產 | ||
印刷同步帶 | 2000H | 國產 | ||
印刷機頭部分 | 機頭抬版驅動 | 氣缸 | 臺灣億日博士 | |
防滴墨裝置 | 自制 | |||
機頭抬版導向 | 圓鋼柱 | 國產 | ||
刮刀/墨刀切換驅動 | 特殊定制氣缸 | 臺灣億日博士 | ||
刮刀/墨刀切換導向 | 鍍鉻光軸 | 臺灣億日博士 | ||
刮刀 | 特殊定制鋁型材 | 自制 | ||
墨刀 | 特殊定制鋁型材 | 自制 | ||
臺板 部分 | 臺板面板材質 | 不銹鋼 | 國產 | |
反吹風取料功能 | 自制 | |||
臺板 | 特殊定制鑄鋁件 | 自制 | ||
網夾，網夾臂，及網框架部分 | 離網裝置 | 特殊定制鋁型材 | 自制 | |
網夾鎖緊手柄 | 氣缸自鎖+手鎖 | 國產 | ||
網夾 | 特殊定制鋁型材 | 自制 | ||
滑動鎖緊手柄 | 國產 | |||
電 控 部 分 | 空氣開關 | 正泰 | ||
繼電器 | 歐姆龍 | |||
PLC控制器 | 日本三菱 | 進口 | ||
觸摸屏 | 微綸 | 進口 | ||
電磁閥 | 臺灣億日博士 | |||
交流接觸器 | LS | |||
急停 | 雙科 | |||
按扭 | 雙科 | |||
斷路器 | 正泰 | |||
行程感應器 | 瑞科 |
-------------------------------------
