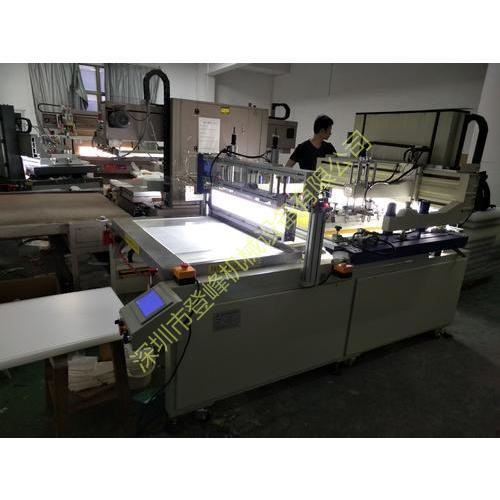

導光板跑臺式平面絲印機 DF-PT6060

一、適用范圍

DF-PT6060前后跑臺型平面網印機，通過跑臺的前后方向移位，方便取放料。

廣泛適用于導光板、平板燈、硬性線路板、液晶顯示玻璃、觸控面板、導電玻璃等產品制程印刷。

二、技術參數

型號DF-PT6060

最大印刷面積600*600mm

臺板尺寸800x1100mm

最大裝框尺寸1000*1200mm

檯面微調範圍±10mm

臺板孔徑1.0mm

孔間距15x15mm

印件厚度0～30mm

印刷檯面高度850mm±10mm

網版上升高度350mm

最大產能 約500PCS/H

採用電源3ψ,380V,50/60Hz

氣源壓力5～7kg/c㎡

耗氣量15 lim/min

耗電量4kw

機器重量約1000kg

機器尺寸：寬*深*高約2100*1700*1600mm

三、性能特點

1、采用跑臺前后進出的結構方便取放物料；

2、采用微電腦PLC控制整個電路系統與觸摸屏相結合的結構，確保指令數據準確無誤和操作方便；

3、采用日本SMC免油式二點組合氣缸，氣壓均勻，并結合瞬時同步離網機構，使產品印刷中不會產生糊版等污染現象，確保生產效率；

4.采用真空吸附的方式固定承印物，真空源采用風機。

5、網框采用氣動鎖版功能與網版手柄調節相結合，方便快速調節對位，且防止對位時偏移，確保印刷對位精準；

6、印刷架升降采用伺服控制模式，采用全伺服馬達配合曲柄連桿結構與光軸導向的模式，網版上下定位精度高；

7、采用氣缸驅動機頭整體抬版功能，方便清洗網版。

8、有自動除塵、除靜電裝置，提高生產良率及生產效率，洗版時除塵裝置也很方便往左邊移動打開，人性化專利設計。

-------------------------------------
