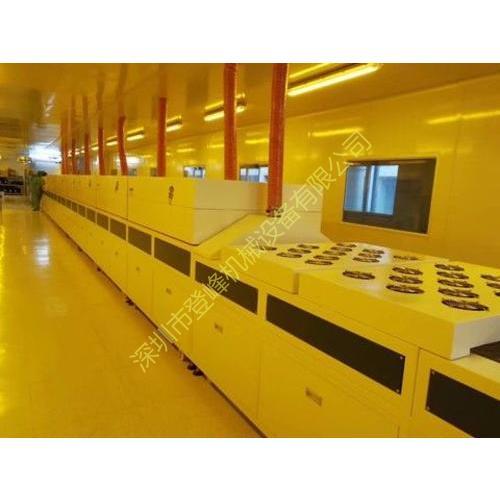

IR隧道爐

IR隧道爐適用于各種平面印刷材質產品的烘干/預烤。

廣泛用于：FPC柔性線路板、PCB線路板、LGP導光板、醫療血糖試紙、玻璃、工業片材、噴染、電鍍以及印刷電路等行業的烘干、除濕等工藝，還可用于食品、不干膠、紡織品、壓鑄小件等產品的干燥和烘烤等?？膳c任意進口、國產印刷機進行聯機，組成完善的生產流水線。

二、主要參數

 三、主要性能

1、整機外殼高溫靜電噴塑(非普通油漆)，具有耐腐蝕性、耐磨性、防生銹、不易老化且易清洗等特點。機架設計可移動腳輪和腳杯，便于搬運和調整整機的水平度。

2、爐體部分：溫區每段2米，內膽材質采用SUS#206不銹鋼板制作，爐腔內高0.2米，進料口凈高度0.85米,設可調節檔板,中間100㎜厚高溫硅酸隔熱巖棉,網帶底部配有高溫隔熱層，使?fàn)t體外部不燙手，底部配有運風電機,使溫度更加均勻。每段爐蓋均可獨立打開，便于爐內的清潔和檢修，且每段爐蓋中間鋪高溫硅酸隔熱巖棉，四周增加耐高溫密封硅膠，達到良好的密封效果，避免不必要的熱量損耗，使?fàn)t外溫度不燙手，爐內保溫效果良好。

3、發熱系統：采用最新尖端技術的高科技材料—石英發熱管，具有升溫速度快、穿透工件的特點和熱能反射，熱導熱的原理，以電能轉為熱能的作用，比普通發熱管節能20%以上且使用壽命長，對于烘烤薄膜開關按鍵類的產品，能使其表面光亮度更高。

4、控制部分:每段的溫度可獨立控制和顯示, 溫控系統配有PV和SV數字顯示窗口，采用可控硅整流器控制輸出。顛覆傳統過零觸發時帶來的電流瞬間沖擊大、控溫波動大等影響，可使輸出電壓平穩線性變化，控溫效果更穩定，性能更卓越，(可根據溫度的誤差大小自動調整輸出功率的大小)使溫度更加精準,雙溫控器控制設有超溫上限溫控器,防止因主溫控器失控而損壞其產品,功能有PID自整定微積分控制、自動恒溫、超溫報警、漏電保護、電機過載保護等功能；設有緊急停機按鈕，確保安全。

5、設計發熱管故障系統：每一段都有燈管控制自動報警系統，以觀察發熱管故障。

6、傳動部分：為鐵氟龍網帶。

7、風道設計：設計空氣增壓回流風道，空氣經過循環加熱后通過風機抽風送到爐內，使熱氣散發到整個隧道爐內，使?fàn)t外的冷空氣進不了爐體內從而達到節省電的目的。爐蓋雙內層配有運風風槽,設計分流板調節裝置，使?fàn)t內溫度更加均勻；每段爐腔配獨立溫控系統，方便設置不同的溫度。

8、排風系統：在出料口設計斜排風板，有利于阻礙爐外冷風不易進入爐內，爐內熱氣不易被排出爐外，從而保證熱量的儲存。

9、發熱裝置：發熱管安裝在輸送帶上方，發熱管的安裝高度可根據烤制物的高度任意調節（調節范圍0—150mm），從而減小烘烤空間達到節能省電的作用。且每根發熱管安裝熱能反射材料，具有反射光、熱能和熱聚熱功能的作用，該系統熱能利用率高達30%以上。

10、冷卻系統：在出料區設計風冷裝置，且雙層冷卻。

11、節能技術：①德國進口燈管；②爐內設計空氣回流風道；③可控硅以溫度控制電流的作用；④設計分段裝機功率（利用爐內空氣的流動方向，設計功率由大到?。?/p>

-------------------------------------
