應用領域
APPLICATION AREA
該機廣泛用于PET、PVC、PC、OPP、BOPP、薄膜開關面板、熱轉印膜、按鍵標牌、FPC柔性電路板、LED燈條/燈帶、RFID電子標簽/射頻標識、ITO導電膜、汽車貼花、 砂輪紙、鋁天花燙金紙、觸感紙、地暖膜、電熱膜、轉移膜、熱升華膜、3M膠水、太陽能電池標貼、不干膠標貼等卷筒材料的絲網印刷。
1、機器采用CCD視覺定位技術，重復套印精度0.05mm大大提高了套印精度，從而提高產品良品率。
2、整機控制系統采用高速高精度運動控制器，具有速度快、套位精準等優勢，人機界面觸摸屏幕顯示所有功能數據，使印刷操作更簡單方便；
3、自動送料、自動CCD視覺對位、具備拉料補償功能，使印刷套位更加準確；
4、印刷速度、印刷面積可按需設置。
產品列表及參數 |

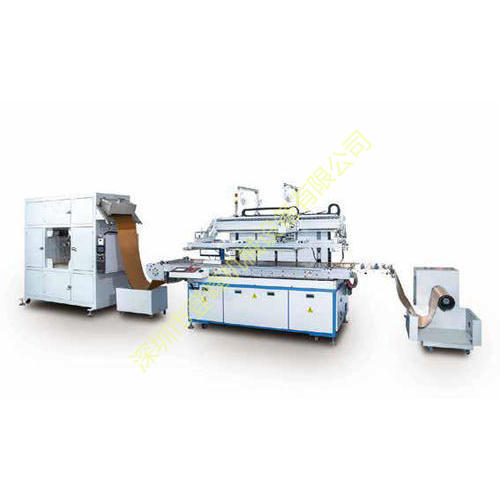

產品大類 | 卷對卷CCD視覺對位全自動絲印機 |
產品型號 | DFJC50150 | DFJC50120 | DFJC5080 |
外形尺寸 (長*寬*高)/mm | 3650*1150*2200 | 3300*1150*1800 | 3000*1300*1800 |
最大 網框面積/mm | 1900*800 | 1800*800 | 1280*760 |
手臂模式 | 可調 | 可調 | 可調 |
最大 印刷面積/mm | 1500*500 | 1200*500 | 800*500 |
最小 印刷面積/mm | 280*70 | 280*70 | 220*100 |
承印厚度/mm | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 |
設備重量/kg | 1900 | 1900 | 1650 |
臺板尺寸/mm | 1900*750 | 1900*750 | 1200*660 |
材料卷芯/mm | 76-80 | 76-80 | 76-80 |
額定電壓 | 三相380V/50HZ | 三相380V/50HZ | 三相380V/50HZ |
額定功率 | 5.5KW | 5.5KW | 5.5KW |
印刷速度 | 300-900m/h | 300-900m/h | 300-900m/h |
印刷精度 | 0.05 | 0.05 | 0.05 |
工作氣壓 | 0.4-0.8MP | 0.4-0.8MP | 0.4-0.8MP |
使用環境 1.溫度 2.濕度 | 0-40°C 相對濕度20-90% | 0-40°C 相對濕度20-90% | 0-40°C 相對濕度20-90% |
CCD個數 | 2 | 2 | 2 |
對位平臺 | UVW | UVW | UVW |
