應用領域
APPLICATION AREA
該機廣泛用于PET、PVC、PC、OPP、BOPP、薄膜開關面板、熱轉印膜、按鍵標牌、FPC柔性電路板、LED燈條/燈帶、RFID電子標簽/射頻標識、ITO導電膜、汽車貼花、 砂輪紙、鋁天花燙金紙、觸感紙、地暖膜、電熱膜、轉移膜、熱升華膜、3M膠水、太陽能電池標貼、不干膠標貼等卷筒材料的絲網印刷。
產品特性
PRODUCT FEATURES
1.機器采用CCD視覺定位技術，重復套印精度0.05mm，大大提高了套印精度，從而提高產品良品率。
2.采用吸風滾筒結構，為客戶節約了材料，大幅降低材料成本。
3.機器優化軟硬件配置，拉料速度更快、更穩定、更精準，具備拉料補償功能，印刷速度最高達1300印/小時。生產效率的提高，節約人工成本，提高了經濟效益。 4.活動手臂設計，改變了傳統絲印機固定手臂結構，使得更換網板時調機更方便更快速。
5.人機界面使用觸摸屏，功能更強大，外形更美觀。該機觸摸屏界面簡潔，按鈕功能通俗易懂，使用簡單，操作 人員上手快。
產品列表及參數 |

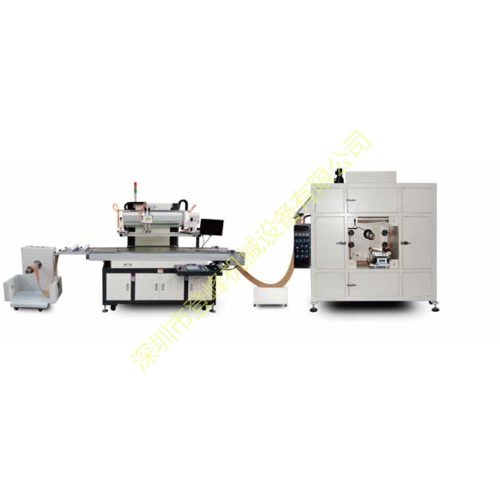

產品大類 | 卷對卷CCD視覺對位全自動絲印機 |
產品型號 | DFJC50150 | DFJC50120 | DFJC5080 |
外形尺寸 (長*寬*高)/mm | 3650*1150*2200 | 3300*1150*1800 | 3000*1300*1800 |
最大 網框面積/mm | 1900*800 | 1800*800 | 1280*760 |
手臂模式 | 可調 | 可調 | 可調 |
最大 印刷面積/mm | 1500*500 | 1200*500 | 800*500 |
最小 印刷面積/mm | 280*70 | 280*70 | 220*100 |
承印厚度/mm | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 |
設備重量/kg | 1900 | 1900 | 1650 |
臺板尺寸/mm | 1900*750 | 1900*750 | 1200*660 |
材料卷芯/mm | 76-80 | 76-80 | 76-80 |
額定電壓 | 三相380V/50HZ | 三相380V/50HZ | 三相380V/50HZ |
額定功率 | 5.5KW | 5.5KW | 5.5KW |
印刷速度 | 300-900m/h | 300-900m/h | 300-900m/h |
印刷精度 | 0.05 | 0.05 | 0.05 |
工作氣壓 | 0.4-0.8MP | 0.4-0.8MP | 0.4-0.8MP |
使用環境 1.溫度 2.濕度 | 0-40°C 相對濕度20-90% | 0-40°C 相對濕度20-90% | 0-40°C 相對濕度20-90% |
CCD個數 | 2 | 2 | 2 |
對位平臺 | UVW | UVW | UVW |
