應用領域
APPLICATION AREA
片材CCD視覺對位全自動絲印機適用于要求高精度自動定位印刷的小件薄膜、PE類片 材、小型平面型板材網印。例如柔性電路板、模內裝飾、薄膜按鍵、薄膜開關、手機玻璃、掌上電腦玻璃、 PCB/FPC線路板等精密印刷。
產品特性
PRODUCT FEATURES

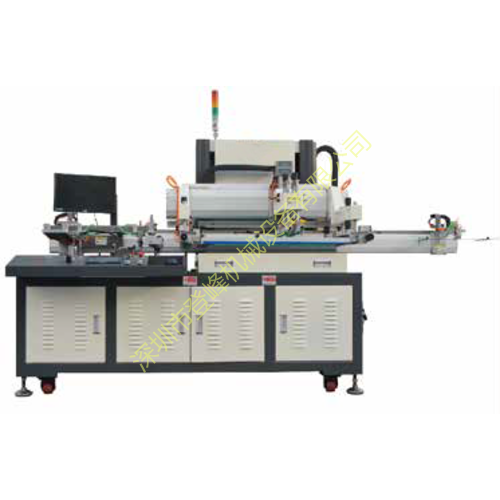

新一代片料機PC-4050，針對薄膜開關、小鍵盤等產品的高精度印刷而精心設計。機器優化設計方案， 精選零部件、加工材料，大大提高機器性能，整機性價比突出，是一臺極具競爭力的全自動高精度片料絲印機。PC-4050外形美觀，設計合理，使用方便。較上一代機型有以下特點：
1.自動上料臺配合吸風臺板的改進，使得機器更換 不同規格尺寸材料的調試時間大幅減少，真正做到快速調機，提高生產效率。
2.單邊視覺對位窗口設計，解決了由于窗口玻璃導 致的承印物色差問題。
3.新機型采用固定位置方式安裝相機，減少由于振 動造成的精度誤差，同時還方便更換材料時調試操作 。
4.網架升降機構采用伺服電機驅動，確保網架上下 運動的重復精度穩定可靠，從而提高套印精度。
5.增加刮刀壓力檢測裝置，即時顯示刮刀壓力。根據不同材料對刮刀壓力的要求進行精準調節，從而達到好 的印刷效果。
6.機器在設計、生產過程中，采取了合理的、行之有效的降噪方法，使得PC-4050工作時非常的安靜。
產品列表及參數 |
產品大類 | 片材CCD視覺對位全自動絲印機 |
產品型號 | DFPC5070 | DFPC4050 |
外形尺寸 (長*寬*高)/mm | 3450*1250*1860 | 3040*1270*1690 |
最大 網框面積/mm | 800*1150 | 900*700 |
手臂模式 | 可調 | 可調 |
最大 印刷面積/mm | 700*500 | 500*400 |
最小 印刷面積/mm | 180*280 | 180*210 |
承印厚度/mm | 0.05-0.5 | 0.05-0.5 |
設備重量/kg | 1700 | 1500 |
臺板尺寸/mm | 1000*700 | 800*600 |
額定電壓 | 三相380V/50HZ | 三相380V/50HZ |
額定功率 | 5.5KW | 4.5KW |
印刷速度 | 400-600p/H | 400-600p/H |
印刷精度 | 0.05 | 0.05 |
工作氣壓 | 0.5-0.8MP | 0.4-0.8MP |
使用環境 1.溫度 2.濕度 | 0-40°C 相對濕度20-90% | 0-40°C 相對濕度20-90% |
CCD個數 | 2 | 2 |
對位平臺 | UVW | UVW |
對位時間 | <1秒 | <1秒 |
